/
Home > 新闻资讯

厌氧胶基础知识汇总

2021-11-09 10:19:24

一、厌氧胶的特点


1、何谓厌氧性粘合剂?
“厌氧性”这个词,平常我们不怎么听到,正如字面意思“厌恶空气”,是指通过隔绝空气(氧气)来达到硬化目的的粘合剂。

厌氧胶分高、中、低强度,根据生产工艺要求,如锁固、密封后需经常拆卸的选用中强度以下的厌氧胶;如不需拆卸的,则可选用中强度以上的厌氧胶。

2、厌氧胶硬化条件
【隔绝空气(氧气)】是厌氧性粘合剂的硬化条件之一。
【和金属接触】是厌氧性粘合剂的硬化条件之二:没有金属的话,粘合剂也无法硬化。

3、其他厌氧胶优点:
单组分无溶剂型:不用进行混合,用起来比较简便;
常温速硬性,在适当温度下,马上硬化;
不产生臭气的环保型粘合剂。


二、厌氧胶的硬化方法

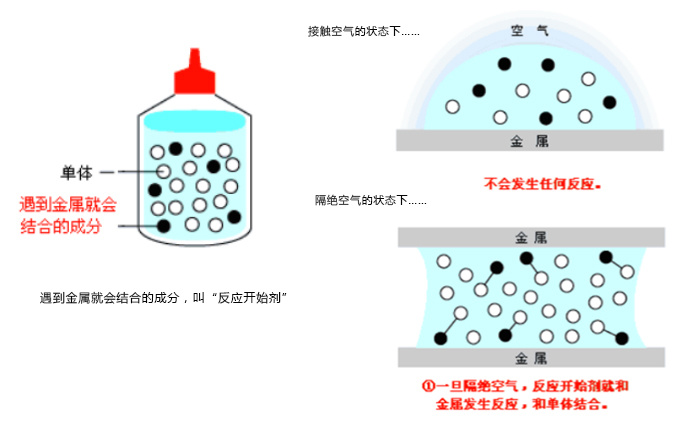

厌氧胶由约95%的被称为“单体”的成分,和约5%的“遇到金属即开始结合的成分”等构成。遇到金属就开始结合的成分叫做“反应开始剂”。
在接触空气的状态下,不会发生任何反应;但是,在隔绝空气的状态下,反应开始剂就找到了机会开始硬化,如图所示:

三、厌氧胶的典型固化特性

1、固化速度取决于所用的基材

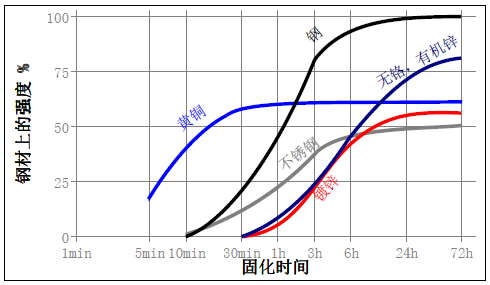

厌氧胶最适合于金属间的粘合,但是金属的种类不同,其硬化的速度和强度也不同,下图显示在不同材质的M10的螺栓和螺母上,破坏扭矩与时间的关系。测试标准为ISO 10964标准。

2、固化速度取决于间隙的大小

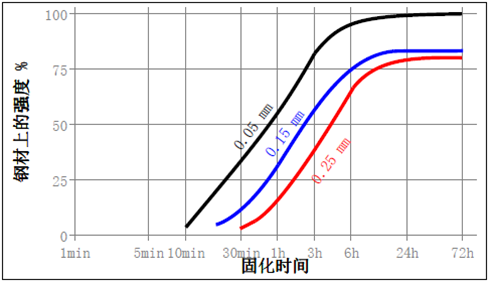

螺纹紧固件的间隙与螺纹的类型、质量和尺寸有关,下图显示的是在钢制轴和套上,不同螺纹间隙的钢制轴和套,压剪切强度和固化时间的关系。测试标准为ISO 10123方法测试。

3、固化速度与温度的关系

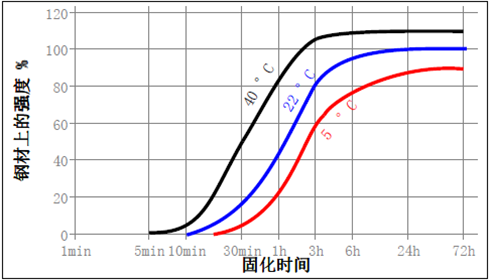

固化速度取决于温度,下图显示在M10的螺栓和螺母上,在不同温度下破坏扭矩与时间的关系。测试标准为ISO10964标准。

4、固化速度与促进剂的关系
当固化速度很慢或者间隙较大时,可在表面使用促进剂,加快固化速度。

四、厌氧胶的用途

1、各种机械中螺纹件的锁紧防松和密封防漏,可省去双螺帽或弹簧垫圈等;
2、螺纹管接头的密封防漏;
3、轴承、轴套、齿轮等简化装配,可降低零件加工精度;
4、用于平面密封,可降低接合面的加工要求,密封耐压性能可靠。

厌氧胶能有效解决机械装配、制造、维修中的锁固、密封难题,对提升产品质量,延长设备作用寿命起到积极的促进作用。它在兵工、机械、船舶、汽车电子、消防、建筑、燃气、卫浴、水暖器材、电厂、摩托车、石油、冶金、纺织、铁路、供水、灯饰等行业中锁固、密封的工艺上广泛应用。

五、厌氧胶的使用方法:

1、清洗部件——用丙酮、棉纱等清洁好部件;
2、施胶——在外螺纹上涂上胶,用较量不要太多,在2——3个螺纹距间均匀的涂上一圈密闭的胶液圈即可;
3、装配——旋合螺纹,并拧紧至所需扭矩;
4、静置——静置30分钟后再投入使用,完全固化达到最高强度要24小时以上。
来源:知乎
